Детская игровая площадка Taälo серия J1 модель 1

Превосходный подарок детям - надежная и долговечная игровая конструкция для улицы из древесины сибирской лиственницы. Предназначена для детей от 3-х лет.

Игры на детской площадке создают условия для укрепления иммунитета, общего физического и интеллектуального развития ребенка, помогают преодолеть страх высоты, улучшить координацию движений и ловкость, способствуют неформальному, веселому и интересному общению - отдых для всей семьи. Качелями, турником, встроенным столиком, шведской стенкой и рукоходом могут пользоваться взрослые.

Конструкция предназначена для установки в личное пользование на дачных участках в частных загородных домах и коттеджах, отлично сочетаются с природным ландшафтом и разными архитектурными решениями.

Описание.

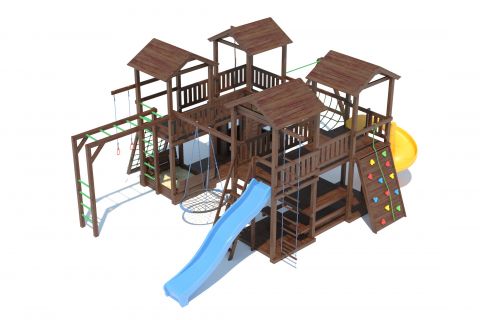

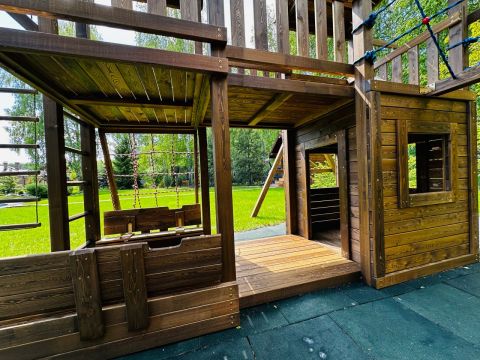

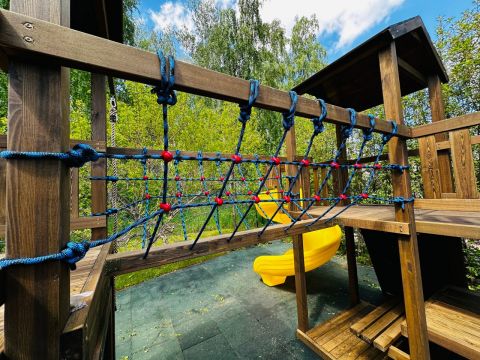

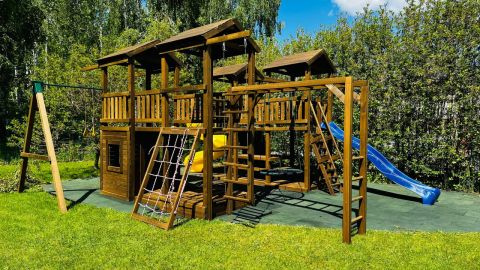

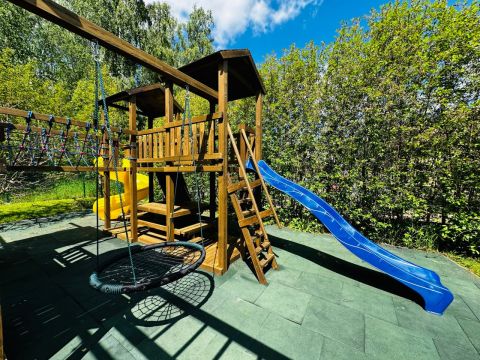

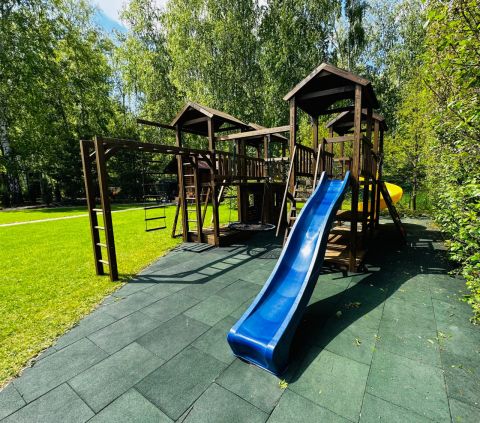

Основа конструкции – четыре деревянные башни, соединенные статичными мостами, канатным мостом и качельной балкой. В основании конструкции и на высоте 1,5м. встроены игровые платформы с ограждениями и ограничителями. В нижней части конструкции расположены встроенный домик, песочница с крышкой «трансформер» - крышка трансформируется в сидение со спинкой, стол с лавочками. На каждой башне двускатная деревянная крыша. К верхней платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, переходной мостик с пластиковым винтовым скатом, деревянная лестница-стремянка с перилами, канатная лестница и широкий скалодромом. К каркасным столбам конструкции прикреплены шведская стенка, рукоход, приставной турник и балки для навесного оборудования, на подвесах качелей и балок закреплены сидения качелей гнездо OVAL на канатах, гимнастический канат, гимнастические кольца на канатах и подвесная лестница на канатах.

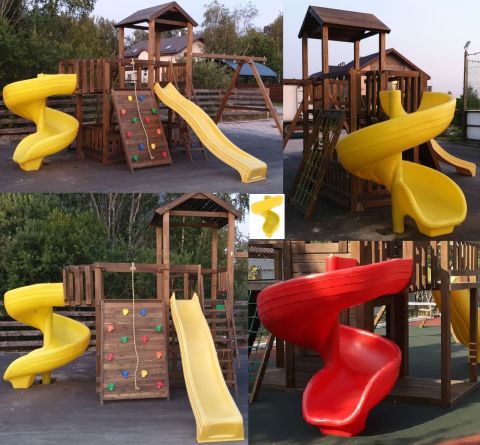

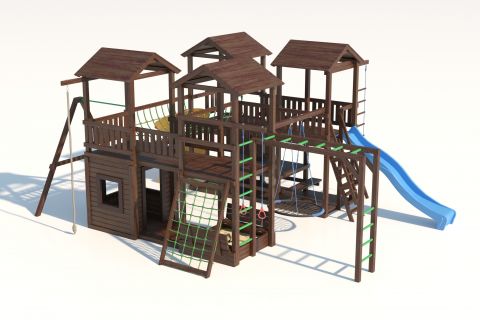

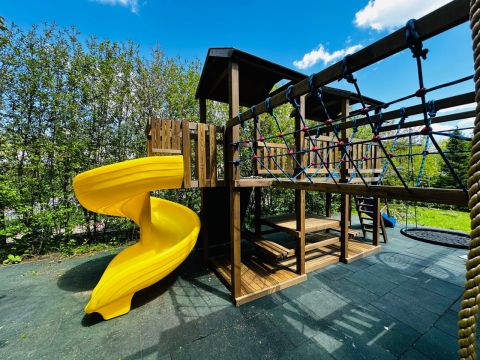

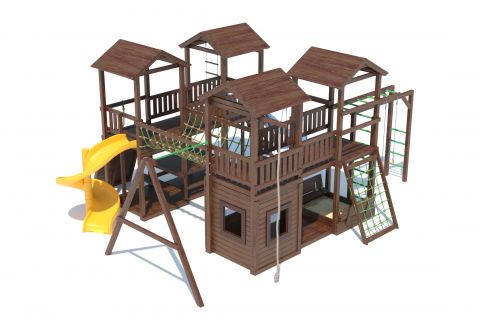

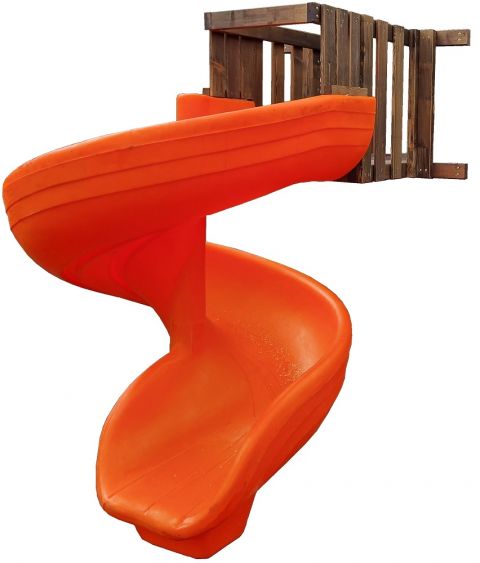

ВНИМАНИЕ! Винтовой скат отличается от изображения на 3D картинке, смотрите фото!

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции:

• игровая платформа и статичные мосты - не более 350кг.;
• качельная балка и канатный мост - не боле 150кг.;
• стол с лавочками, приставной турник, шведская стенка, рукоход и скалодром - не более 150кг.;
• лестницы (деревянная и канатная) – не более 100кг.;
• скат пластиковый «волна» - не более 70кг.;
• скат пластиковый винтовой - не более 150кг.;
• сидение качели гнездо OVAL - не более 150кг.,
• гимнастический канат, гимнастические кольца и подвесная лестница - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой.

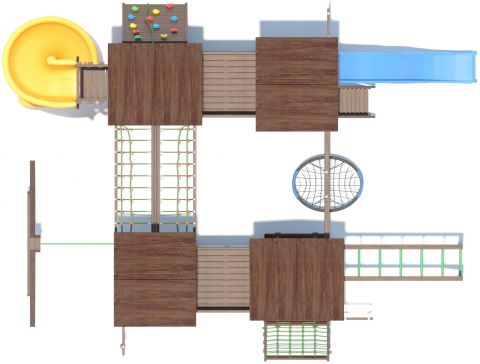

Габариты конструкции. 7390х5800х3360мм. (длина/ширина/высота) S-42,8м²

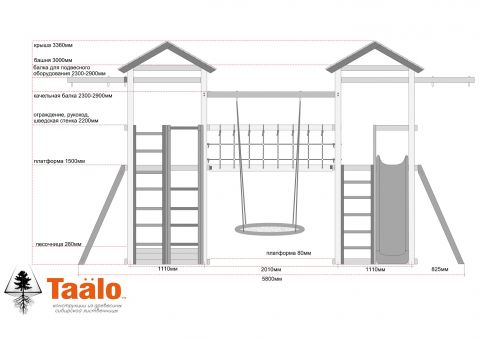

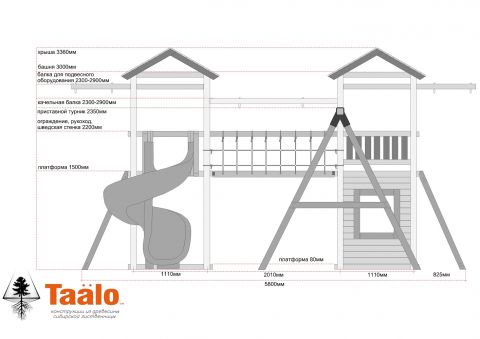

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровых платформ 80 и1500мм. (к верхней платформе крепятся скаты, лестницы и скалодром), высота ограждений платформы 700мм., высота встроенного стола и лавочек 700/350мм., высота шведской стенки и рукохода 2200мм., приставной турник крепится высоте 2300мм., качельную балку и балки для навесного оборудования возможно закрепить на высоте 2300-2900мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

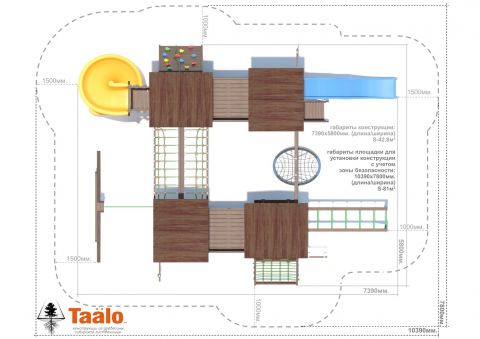

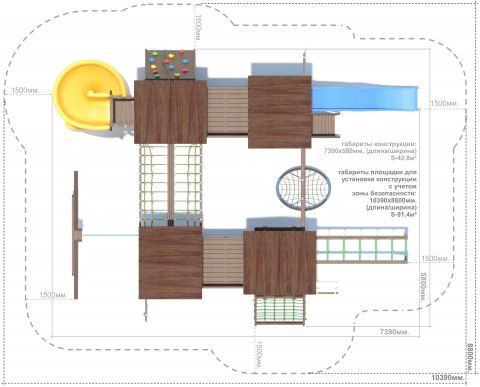

Габариты площадки, требования к установке: площадка 10390х7800мм. (длина/ширина); S-81м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 7390мм., ширина 5800мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

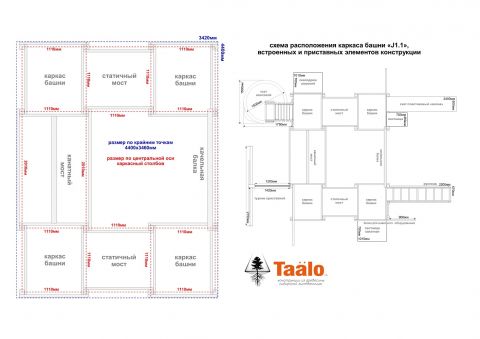

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставленное к платформе оборудование является подпоркой каркаса башни. Бетонировать необходимо металлический стержень винтового ската. Рекомендуем зафиксировать «А»-образную опору турника и вертикальные стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 60ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 1200мм., максимальная высота не превышает 200мм., исключение - винтовой скат -диаметр d1500мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 14570кг.; общий объем 8м³; при перевозке сборным грузом для пластиковых скатов необходимо заказывать жесткую обрешётку (габариты ската «волна» 11кг., 3000х500х400мм., 0,6м³; габариты скат винтовой 40кг., 2000х1500х1500мм, 4,5м³).

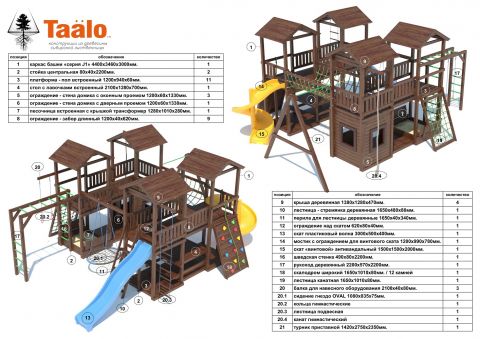

Комплектация и габариты элементов (длина/ширина/высота):
- каркас башни «серия J1.1» 4400х3420х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., канат полипропилен d14мм., пластиковые соединители каната, подвесы и крепеж из оцинкованной стали);
- стойка центральная 80х40х2200мм. - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);
- платформа - пол встроенный 1200х940х60мм. - 11ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- встроенная песочница с крышкой «трансформер» 1280х1010х280мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., петли покрыты порошковой краской, крепеж из оцинкованной стали);
- стена домика с оконным проемом 1200х40х1330мм. - 3ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- стена домика с дверным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- стол с лавочками встроенный 2100х1280х700мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- ограждение - забор длинный 1200х40х620мм. - 9ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- крыша деревянная 1380х1280х470мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);
- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);
- мостик для винтового ската 1200х640х680мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
- скат пластиковый «винтовой» антивандальный 1500х1500х1900мм. (ширина ската внутри 450мм., высота борта 300мм., установка на высоту 1500мм.) - 1ком.;
- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);
- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);
- рукоход деревянный 2200х570х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);
- шведская стенка деревянная 490х80х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали).
- турник приставной 1420х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса и металлическая перекладина d32мм. покрыты порошковой краской, крепеж из оцинкованной стали);
- сидение для качелей гнездо OVAL 1080х835х75мм. - 1ком. (металлический каркас овала 1060х815х55мм., канат полипропилен d10);
- балка для подвесного оборудования 2100х80х40мм. - 3ком. (брус лиственницы сечением 80х40мм., подвесы и крепеж из оцинкованной стали);
- лестница подвесная 2000х490х40мм. – 1ком. (перекладины лестницы из бруса лиственницы сечением 37х37мм., канат полипропилен d10, 4000мм. - 1шт.); - кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);
- канат гимнастический d25х2000мм. - 1ком. (полипропилен);
